產品名稱 : 1064nm 高功率TGG保偏隔離器+濾波器集成器件
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器/光纖放大器
|
|
高隔離度
|
光通信領域
|
|
結構緊湊，可靠性高
|
激光雷達
|
|
參數
|
單位
|
數值
|
|
中心波長
|
nm
|
1064
|
|
通過帶寬@0.5dB
|
nm
|
見下表
|
|
插入損耗（max）
|
dB
|
1.5
|
|
插入損耗（Typ）
|
dB
|
1.0
|
|
峰值隔離度
|
dB
|
35
|
|
隔離度（min）
|
dB
|
26
|
|
消光比
|
dB
|
18(Type B), 20(Type F)
|
|
回波損耗（min）
|
dB
|
45
|
|
最大承受功率(CW)
|
W
|
0.5,1, 2, 5,10
|
|
峰值功率
|
KW
|
1,5,10
|
|
光纖類型
|
-
|
PM980-XP, PM1060L, 或其它
|
|
拉力
|
N
|
5
|
|

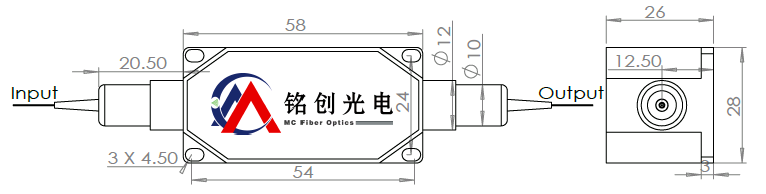

封裝尺寸
|
mm
|
58x28x26
|
|
工作溫度
|
℃
|
-5~+70
|
|
儲存溫度
|
℃
|
-40~+85
|
|
中心波長(nm)
|
Min.PB@0.5dB(nm)
|
Min.SB (nm)
|
|
1064
|
2
|
6 @30dB down
|
|
5
|
12 @30dB down
|
|
|
8
|
20 @30dB down
|
|
|
其他中心波長帶寬的濾波器也可以定制，有最小其訂量的要求，如有需要請聯系我們
|
||
|
MCHPMIBH
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
|
工作波長
|
帶寬
|
功率類型
|
平均功率
|
工作軸
|
光纖類型
|
尾纖長度
|
尾套類型
|
連接頭類型
|
|
|
1064-1064nm
S-其它
|
02-2nm
05-5nm
08-8nm
|
P-脈沖
C-連續
|
00-300mW
01-1W
05-5W
10-10W
|
S-慢軸工作,快軸截止
F-快軸工作,慢軸截止
B-雙軸工作
|
P9-PM980
P06-PM1060L
S-其它
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纖
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
