波分復用器您當前所在位置：首頁 > 產品中心 > 無源產品 > 波分復用器 > 100GHz AAWG
產品名稱 : 100GHz AAWG
光纖類型 : SMF-28e
|
產品特點
|
應用領域
|
|
100GHz ITU信道間距
|
波分系統
|
|
寬帶傳輸
|
電信系統
|
|
低插入損耗
|
光纖放大器
|
|
高通道隔離度
|
有線電視網絡
|
|
高穩定性和可靠性
|
|
|
參數
|
單位
|
數值
|
|
|
工作波長
|
nm
|
ITU Grid
|
|
|
中心波長精度
|
nm
|
±0.05
|
|
|
通道數
|
-
|
16,32,40,48
|
|
|
通道間隔
|
GHz
|
100
|
|
|
信道帶寬@-1dB
|
nm
|
0.3
|
|
|
信道帶寬@-3dB
|
nm
|
0.5
|
|
|
插入損耗
|
dB
|
6.0
|
|
|
隔離度
|
隔離度鄰近通道
|
dB
|
25
|
|
隔離度非鄰近通道
|
dB
|
30
|
|
|
總串擾
|
dB
|
＞23
|
|
|
通道一致性
|
dB
|
＜0.75
|
|
|
均勻度
|
dB
|
1.2
|
|
|
偏振相關損耗
|
dB
|
0.5
|
|
|
偏振模色散
|
ps
|
0.5
|
|
|
方向性
|
-
|
50
|
|
|
回波損耗
|
DB
|
45
|
|
|
承受功率CW
|
mW
|
300
|
|
|
光纖類型
|
-
|
SMF-28e
|
|
|
工作溫度
|
℃
|
-5 ~ +70
|
|
|
儲存溫度
|
℃
|
-20 ~ +85
|
|
|
封裝尺寸
|
mm
|

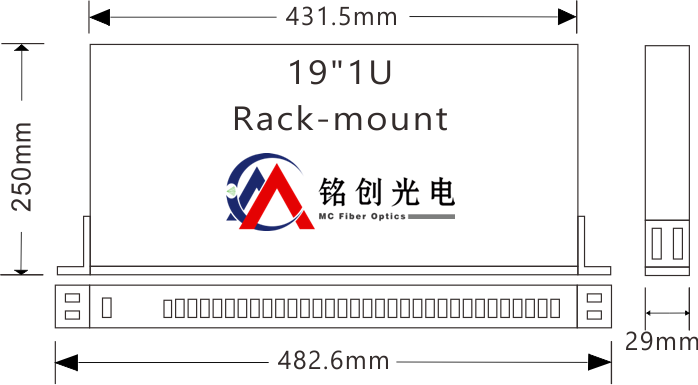

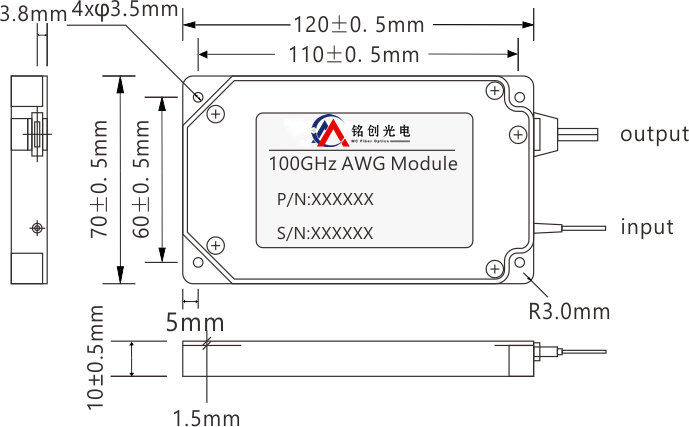

L120xW70xH12 或19寸1U機箱430x250x44
|
|
|
MCAAWG
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
通道間隔
|
通道數
|
起始通道
|
封裝
|
光纖類型
|
尾纖長度
|
尾套類型
|
連接頭類型
|
|
|
1-100GHz
|
16-16CH
32-32CH
40-40CH
48-48CH
|
C21-1560.61nm
C22-1559.79nm
C23-1558.98nm
|
1-模塊
2-1U機箱
|
S2-SMF-28e
|
10-1.0m
15-1.5m
S-其它
|
B-250um裸纖
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
SP-SC/PC
SA-SC/APC
S-其它
|
無熱AWG，100GHz通道間隔，32通道，起始通道C21,模塊封裝L120xW70xH12mm，光纖類型SMF-28e,光纖長度1米，900um套管,FC/APC。如需要了解詳細信息請與我們銷售人員聯系，我們有保留指標修訂而不預先通知的權利。
