產品名稱 : 平面波導型保偏光纖分路器（PMPLC）
產品型號：MCPMPLC-12-1550-2-P15-10-L-FA
工作波長:1310,1550
功率 : 500mW
|
產品特點
|
應用領域
|
|
低插入損耗
|
FTTX
|
|
低偏振相關損耗
|
CATV
|
|
高穩定性和可靠性
|
無源光網絡
|
|
結構緊湊
|
|
|
參數
|
單位
|
數值
|
|||||||||
|
結構
|
-
|
1x2
|
2x2
|
1x4
|
2x4
|
1x8
|
2x8
|
1x16
|
2x16
|
1x32
|
2x32
|
|
工作波長
|
nm
|
1310,1550
|
|||||||||
|
帶寬
|
nm
|
±40
|
|||||||||
|
插入損耗
|
dB
|
4.0
|
4.2
|
7.3
|
7.8
|
10.5
|
11.2
|
13.7
|
14.6
|
16.9
|
17.9
|
|
損耗均勻性(max)
|
dB
|
0.4
|
0.6
|
0.6
|
1.0
|
0.8
|
1.2
|
1.2
|
1.5
|
1.5
|
1.5
|
|
消光比
|
dB
|
20
|
18
|
||||||||
|
方向性(min)
|
dB
|
55
|
|||||||||
|
回波損耗(min)
|
dB
|
50
|
|||||||||
|
承受功率(max)
|
mW
|
500
|
|||||||||
|
承受拉力
|
N
|
5
|
|||||||||
|
工作軸
|
-
|
雙軸工作（快軸不截止）
|
|||||||||
|
光纖類型
|
-
|
PM1310,PM1550
|
|||||||||
|
光纖長度
|
m
|
1m或其它
|
|||||||||
|
連接頭
|
-
|
FC/APC或其它
|
|||||||||
|
工作溫度
|
℃
|
-10～75
|
|||||||||
|
儲存溫度
|
℃
|
-40～85
|
|||||||||
|

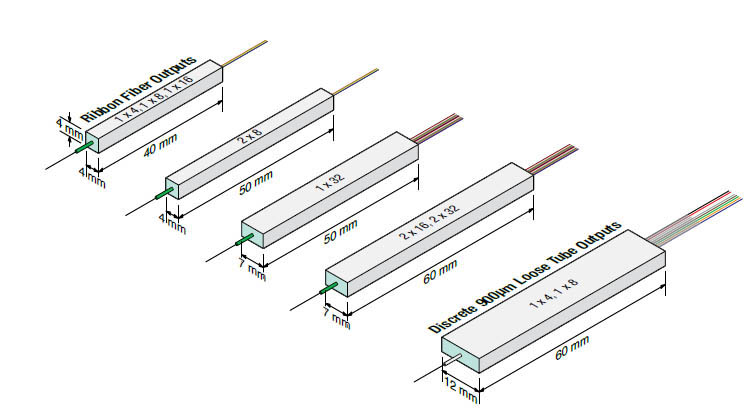

PLC Type
|
1x2
|
2x2
|
1x4
|
2x4
|
1x8
|
2x8
|
1x16
|
2x16
|
1x32
|
2x32
|
|
Bare Fiber Type(mm)
|
4x4x40
|
4x4x55
|
4x4x40
|
4x4x55
|
4x4x40
|
4x4x55
|
4x7x50
|
4x7x60
|
4x7x50
|
4x7x60
|
|
Mini Module Type(mm)
|
4x4x55
|
4x12x60
|
4x7x60
|
4x12x60
|
4x7x60
|
4x12x60
|
4x12x60
|
4x7x60
|
6x20x80
|
6x20x100
|
|
ABS Module(mm)
|
100x80x10
|
120x80x18
|
||||||||
|
MCPMPLC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
端口
|
工作波長
|
封裝尺寸
|
光纖類型
|
尾纖長度
|
尾套類型
|
連接頭類型
|
|
|
12-1x2
22-2x2
14-1x4
24-2x4
|
1310-1310nm
1550-1550nm
|
1-Bare
2-Mini type
3-ABS box
|
P13-PM1310
P15-PM1550
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um 裸纖
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
