模場適配器您當前所在位置：首頁 > 產品中心 > 無源產品 > 模場適配器 > 包層功率剝離器&模場適配器

產品名稱 : 包層功率剝離器&模場適配器

產品型號：MCCPS&MFA-976-1064-F-030-H1-10/125MDC-P3-10

工作波長:1064nm 1550nm 2000nm

功率 : 1W 5W 10W 20W

光纖類型 : Hi1060 LMA-DGF-10/125-M

咨詢熱線
0755-23736280

在高功率光纖激光器和光纖放大器中，泵浦光與信號光在摻雜光纖中經過能量交換，泵浦減弱，信號增強，泵浦能量無法全部被吸收，總會有所殘留，并在雙包層光纖的外包層中傳輸（如793nm，808nm，915nm, 940nm, 976nm等），這部分能量往往是不需要的，而且可能對后續器件造成傷害，用包層功率剝離器（CPS）可以有效“剝除”包層內的殘余泵浦甚至是內包層返回的反射信號光，而在纖芯中傳輸的信號光能夠被很好的保持，包括信號光功率和光束質量因子（M2）。

模場適配器(MFA)連接兩種具有不同模場直徑（MFD）和數值孔徑（NA）)光纖時，可以使得基模信號在熔接點出得到最大限度的通過率；我們可以把CPS&MFA這兩個個功能器件集成到一起，減少熔接損耗和產品尺寸空間。

產品特點	應用領域
插入損耗低	光纖激光器
高隔離度	光纖放大器
高穩定性和可靠性	科學研究

產品指標

參數	單位	數值
信號波長	nm	1064/1080/1550/2000
泵浦波長范圍	nm	780-1000nm
包層光剝除能力（最小值）	dB	18-20
輸入輸出光纖類型	/	具體見下表
最小插入損耗	dB	0.2
最大插入損耗	dB	0.7
剝離功率	W	10,20,50
光纖長度	m	1或其它
封裝尺寸	mm	80X12X8 100X15X10
工作溫度	℃	0～+50
儲存溫度	℃	-20～+75

測溫環境在25℃；光纖保偏非保偏可選

1.0um性能參數指標@正向傳輸

工作波長(nm)	輸入光纖	輸出光纖	信號光損耗(dB)	Min.剝離效率	Max.剝離功率
1020-1080	Hi1060 or6/125um,NA0.18/0.46	10/125um,NA0.08/0.46	≤0.3	20dB	30W
1020-1080		15/130um,NA0.08/0.46	≤0.3	20dB	30W
1020-1080		20/125um,NA0.08/0.46	≤0.3	20dB	30W
1020-1080		25/250um,NA0.065/0.46	≤0.5	20dB	30W
1020-1080		30/250um,NA0.062/0.46	≤0.5	20dB	30W
1020-1080		20/400um,NA0.065/0.46	≤0.5	18dB	100W
1020-1080	10/125um,NA0.08/0.46 or SC	15/130um,NA0.08/0.46	≤0.5	20dB	30W
1020-1080		20/125um,NA0.08/0.46	≤0.5	20dB	30W
1020-1080		25/250um,NA0.065/0.46	≤0.5	20dB	50W
1020-1080		30/250um,NA0.062/0.46	≤0.5	20dB	100W
1020-1080		20/400um,NA0.065/0.46	≤0.5	18dB	100W

1.5um性能參數指標@正向傳輸

工作波長(nm)	輸入光纖	輸出光纖	信號光損耗(dB)	Min.剝離效率	Max.剝離功率
1530-1570	SMF-28e	SMF-GDF-1550	≤0.5	20dB	30W
1530-1570	SMF-GDF-1550	12/130um,NA0.20/0.46	≤0.5	20dB	30W
1530-1570	12/130um,NA0.20/0.46	25/300um,NA0.09/0.46	≤0.5	20dB	30W

2.0um性能參數指標@正向傳輸

工作波長(nm)	輸入光纖	輸出光纖	信號光損耗(dB)	Min.剝離效率	Max.剝離功率
1950-2050	SM1950	10/130um,NA0.15/0.46	≤0.5	20dB	30W
1950-2050	10/130um,NA0.15/0.46	25/250um,NA0.09/0.46	≤0.5	20dB	30W

1.0um性能參數指標@后向傳輸

工作波長(nm)	輸入光纖	輸出光纖	信號光損耗(dB)	Min.剝離效率	Max.剝離功率
1020-1080	10/125um,NA0.08/0.46	Hi1060 or 6/125um,NA0.15/0.46	≤0.5	20dB	30W
1020-1080	15/130um,NA0.08/0.46		≤0.5	20dB	30W
1020-1080	20/125um,NA0.08/0.46		≤0.5	20dB	30W
1020-1080	25/250um,NA0.065/0.46		≤0.7	20dB	30W
1020-1080	30/250um,NA0.062/0.46		≤0.7	20dB	30W
1020-1080	20/400um,NA0.065/0.46		≤0.7	18dB	50W
1020-1080	15/130um,NA0.08/0.46	10/125um,NA0.08/0.46 or SC	≤0.5	20dB	30W
1020-1080	20/125um,NA0.08/0.46		≤0.5	20dB	30W
1020-1080	25/250um,NA0.065/0.46		≤0.7	20dB	50W
1020-1080	30/250um,NA0.062/0.46		≤0.7	20dB	50W
1020-1080	20/400um,NA0.065/0.46		≤0.7	18dB	50W

1.5um性能參數指標@后向傳輸

工作波長(nm)	輸入光纖	輸出光纖	信號光損耗(dB)	Min.剝離效率	Max.剝離功率
1530-1570	SMF-GDF-1550	SMF-28e	≤0.5	20dB	10W
1530-1570	12/130µm,NA0.20/0.46	SMF-GDF-1550	≤0.5	20dB	10W
1530-1570	25/300µm,NA0.09/0.46	12/130um,NA0.20/0.46	≤0.5	20dB	10W

2.0um性能參數指標@后向傳輸

工作波長(nm)	輸入光纖	輸出光纖	信號光損耗(dB)	Min.剝離效率	Max.剝離功率
1950-2050	10/130µm,NA0.15/0.46	SM1950	≤0.5	20dB	20W
1950-2050	25/250µm,NA0.09/0.46	10/130um,NA0.15/0.46	≤0.5	20dB	50W

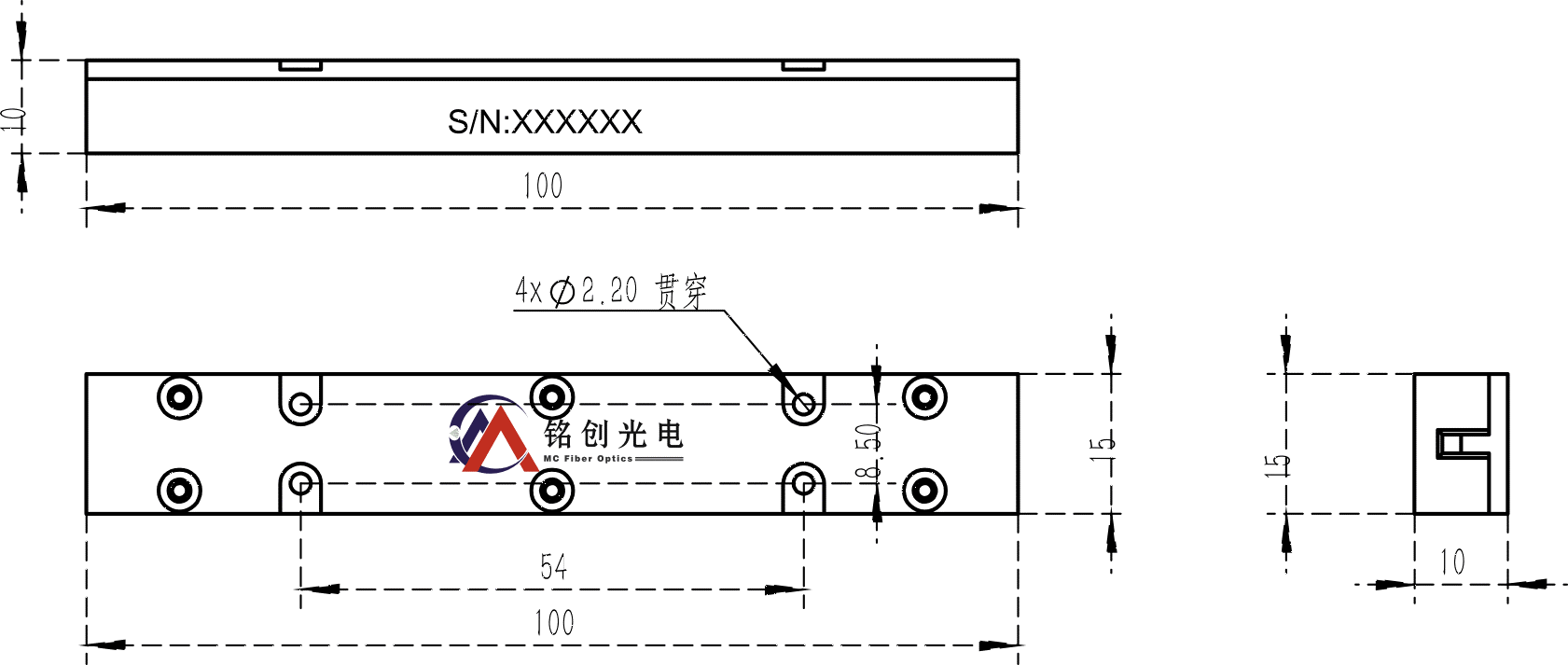

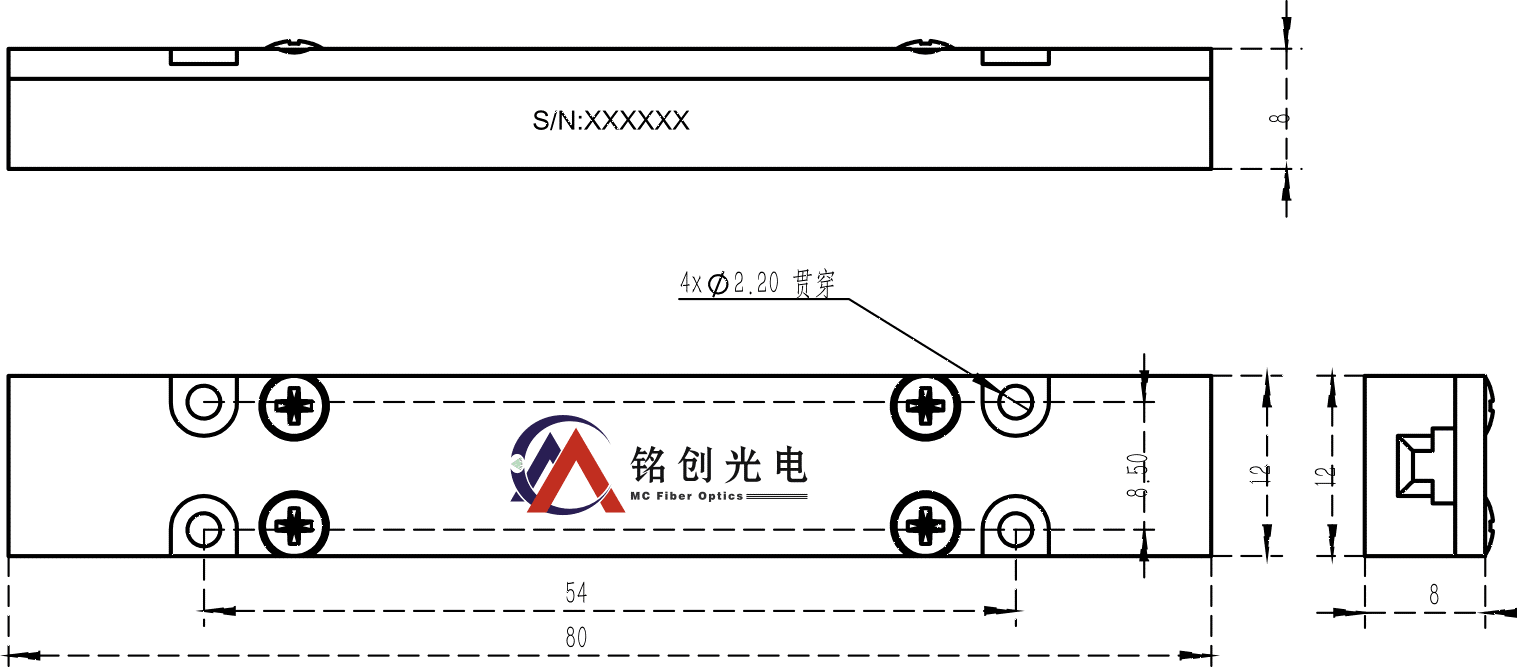

封裝尺寸

封裝形式	P1	P2	P3	P4
尺寸（mm）	50x5x5	65x12x7	80x12x8	100x15x10

具體什么封裝尺寸根據功率大小來確定，下單前需要跟我們來確認，如果剝離功率超過100W建議選擇水冷封裝結構

選型信息

MCCPS&MFA	①	②	③	④	⑤	⑥	⑦	⑧
	泵浦波長	信號波長	信號方向	剝離功率	輸入光纖	輸出光纖	光纖長度	封裝類型
	793-793nm 915-915nm 976-976nm S-其它	1064-1064nm 1550-1550nm 2000-2000nm S-其它	F-正向 B-后向	20-20W 30-30W 50-50W 100-100W S-其它	H1-Hi060 S2-SMF-28e S19-SM1950 10/125/08D-10/125umNA0.08/0.46 20/125/08D-20/125umNA0.08/0.46 30/250/06D-30/250umNA0.062/0.46 S-具體光纖類型	H1-Hi1060 S2-SMF-28e S19-SM1950 10/125/08D-10/125umNA0.08/0.46 20/125/08D-20/125umNA0.08/0.46 30/250/06D-30/250umNA0.062/0.46 S-具體光纖類型	08=0.8m 10=1.0m 20=2.0m S=其他	1-P1 2-P2 3-P3

選型參考 MCCPS&MFA-976-1064-F-30-H1-10/125/08D-10-3

非保偏包層功率剝離器&模場適配器，泵浦波長976nm，信號波長1064nm，信號光正向傳輸，剝離功率30W，輸入光纖Hi1060，輸出光纖10/125um,NA0.08/0.46，光纖長度1米，裸纖，采用80x12x8mm殼體封裝。
