包層光剝離器您當前所在位置：首頁 > 產品中心 > 無源產品 > 包層光剝離器 > 包層功率剝離器
產品名稱 : 包層功率剝離器
產品型號：MCCPS-976-1064-20-10/125/08D-10-3
工作波長:915nm 976nm 1064nm 1550nm 2000nm
功率 : 10W 20W 30W 50W 100W
光纖類型 : LMA-GDF-10/125-M LMA-GDF-25/250-M
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
高承受功率
|
光纖放大器
|
|
高剝離效率
|
實驗研究
|
|
高穩定性和可靠性
|
|
|
參數
|
單位
|
數值
|
|
信號波長
|
nm
|
1064/1080/1550/2000
|
|
泵浦波長范圍
|
nm
|
780-1000nm
|
|
包層光剝除能力（最小值）
|
dB
|
18-20
|
|
輸入輸出光纖類型
|
-
|
雙包層光纖，具體見下表
|
|
插入損耗
|
dB
|
0.2
|
|
消光比
|
dB
|
22（for PM光纖）
|
|
剝離功率
|
W
|
10,20,50,100,200或其它
|
|
光纖長度
|
m
|
1或其它
|
|
封裝尺寸
|
mm
|
65X12X7 80X12X8 100X15X10
|
|
工作溫度
|
℃
|
0～ +50
|
|
儲存溫度
|
℃
|
-20 ～ +75
|
|
信號波長
|
輸入/輸出光纖
|
信號光插損
|
Min.剝離效率
|
Max.剝離功率
|
|
1020~1080
|
6/125µm,NA0.18/0.46
|
≤0.2dB
|
20dB
|
50W
|
|
1020~1080
|
10/125µm,NA0.08/0.46
|
≤0.2dB
|
20dB
|
50W
|
|
1020~1080
|
15/130µm,NA0.08/0.46
|
≤0.2dB
|
20dB
|
50W
|
|
1020~1080
|
20/125µm,NA0.08/0.46
|
≤0.2dB
|
20dB
|
50W
|
|
1020~1080
|
25/250µm,NA0.065/0.46
|
≤0.2dB
|
20dB
|
200W
|
|
1020~1080
|
30/250µm,NA0.062/0.46
|
≤0.2dB
|
20dB
|
300W
|
|
1020~1080
|
20/400µm,NA0.065/0.46
|
≤0.2dB
|
18dB
|
500W
|
|
1020~1080
|
PM6/125µm,NA0.18/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
50W
|
|
1020~1080
|
PM10/125µm,NA0.08/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
50W
|
|
1020~1080
|
PM15/130µm,NA0.08/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
50W
|
|
1020~1080
|
PM20/130µm,NA0.08/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
50W
|
|
1020~1080
|
PM25/250µm,NA0.065/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
300W
|
|
1020~1080
|
PM30/250µm,NA0.06/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
300W
|
|
1020~1080
|
PM20/400µm,NA0.065/0.46
|
≤0.2dB/ER>22dB
|
18dB
|
500W
|
|
1530~1570
|
SM-GDF-1550
|
≤0.2dB
|
20dB
|
20W
|
|
1530~1570
|
12/130µm,NA0.20/0.46
|
≤0.2dB
|
20dB
|
50W
|
|
1530~1570
|
25/300µm,NA0.09/0.46
|
≤0.2dB
|
20dB
|
100W
|
|
1530~1570
|
PM-GDF-1550
|
≤0.2dB/ER>22dB
|
20dB
|
20W
|
|
1530~1570
|
PM12/130µm, NA0.20/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
50W
|
|
1530~1570
|
PM25/300µm,NA0.09/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
100W
|
|
1950~2050
|
10/130µm,NA0.15/0.46
|
≤0.2dB
|
20dB
|
20W
|
|
1950~2050
|
25/250µm,NA0.09/0.46
|
≤0.2dB
|
20dB
|
50W
|
|
1950~2050
|
25/400µm,NA0.09/0.46
|
≤0.2dB
|
20dB
|
100W
|
|
1950~2050
|
PM10/130µm,NA0.15/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
30W
|
|
1950~2050
|
PM25/250µm,NA0.09/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
100W
|
|

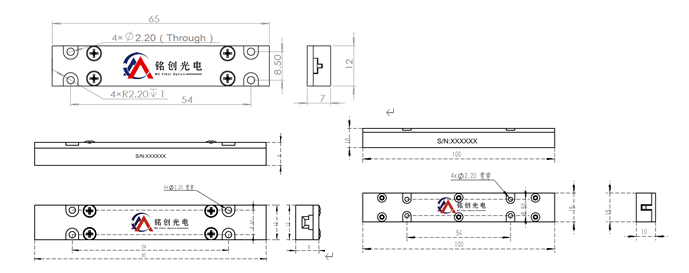

封裝尺寸
|
P1
|
P2
|
P3
|
P4
|
|
mm
|
50x5x5
|
65x12x7
|
80x12x8
|
100x15x10
|
具體需要什么封裝根據剝離功率大小來確定，下單前需要跟我們來確認尺寸大小，如果剝離功率超過100W建議選擇水冷封裝結構
|
MCCPS
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
泵浦波長
|
信號波長
|
剝離功率
|
光纖類型
|
尾纖長度
|
封裝尺寸
|
|
|
793-793nm
915-915nm
976-976nm
S-其它
|
1064-1064nm
1550-1550nm
2000-2000nm
S-其它
|
20-20W
30-30W
50-50W
100-100W
S-其它
|
10/125/08D-10/125um NA0.08/0.46
20/125/08D-20/125um NA0.08/0.46
30/250/06D-30/250um NA0.062/0.46
S-具體光纖類型
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
1-P1
2-P2
3-P3
4-P4
|
