產品名稱 : 1um（6+1）x1泵浦&保偏信號合束器
產品型號：MCPMPSC-61-F-1064-915/25-105/125/22-P10/125/08D-P20/400/06D-10-3
工作波長: 1020-1080nm
功率 : 10W.20W,100W
光纖類型 : PM980 PLMA-GDF-10/125-M PLMA-GDF-25/250-M
(6+1)×1多模泵浦&保偏信號合束器專門設計用來應用于保偏高功率光纖激光器,光纖放大器領域,將6路多模泵浦光和1路保偏信號光合成進入單根雙包層光纖,信號光走纖芯,泵浦光走包層,實現泵浦光和信號光在同一根光纖中傳輸。泵浦效率和消光比高、插入損耗低,單臂承受功率高達300W,性能穩定可靠。
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
寬波長范圍/高承受功率
|
光纖放大器
|
|
高穩定性和可靠性
|
光學通信
|
|
參數
|
單位
|
數值
|
|
結構類型
|
-
|
（6+1）x1
|
|
信號波長范圍
|
nm
|
1020-1080
|
|
泵浦波長范圍
|
nm
|
780-1000
|
|
泵浦光纖類型
|
-
|
105/125um NA0.22
|
|
信號輸入光纖類型
|
-
|
PM10/125um NA0.08/0.46
|
|
輸出光纖類型
|
-
|
PM25/250um NA0.06/0.46
|
|
信號插入損耗（最大值）
|
dB
|
0.7
|
|
泵浦效率（最小值）
|
%
|
93
|
|
消光比
|
dB
|
18
|
|
單臂輸入功率
|
W
|
100
|
|
M2
|
-
|
＜1.3
|
|
隔離度
|
dB
|
20
|
|
光纖長度
|
m
|
0.8或其它
|
|
封裝尺寸
|
mm
|

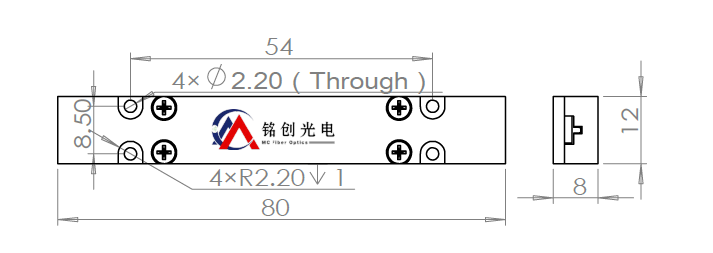

P2:65x12x7，P3:80x12x8，P4:100x15x10
|
|
工作溫度
|
℃
|
0~+75
|
|
儲存溫度
|
℃
|
-40~+85
|
|
類型
|
信號波長(nm)
|
泵浦光纖
|
輸入信號光纖
|
輸出光纖
|
信號插損（max）
|
消光比（min）
|
泵浦效率（min）
|
單臂功率(max)
|
|
(6+1)x1
|
1020-1080
|
105/125 0.22
|
PM980
|
PM10/125um,NA0.08/0.46
|
0.7dB
|
18dB
|
90%
|
25W
|
|
(6+1)x1
|
1020-1080
|
105/125 0.22
|
PM980
|
PM20/125um,NA0.08/0.46
|
0.7dB
|
18dB
|
90%
|
50W
|
|
(6+1)x1
|
1020-1080
|
105/125 0.22
|
PM5/130um,NA0.12/0.46
|
PM10/125um,NA0.08/0.46
|
07dB
|
18dB
|
90%
|
25W
|
|
(6+1)x1
|
1020-1080
|
105/125 0.22
|
PM6/125um,NA0.18/0.46
|
PM20/125um,NA0.08/0.46
|
0.7dB
|
18dB
|
90%
|
50W
|
|
(6+1)x1
|
1020-1080
|
105/125 0.22
|
PM10/125um,NA0.08/0.46
|
PM10/125um,NA0.08/0.46
|
0.7dB
|
18dB
|
90%
|
25W
|
|
(6+1)x1
|
1020-1080
|
105/125 0.22
|
PM10/125um,NA0.08/0.46
|
PM25/250um,NA0.065/0.46
|
0.7dB
|
17dB
|
95%
|
100W
|
|
(6+1)x1
|
1020-1080
|
105/125 0.22
|
PM10/125um,NA0.08/0.46
|
PM30/250um,NA0.06/0.46
|
0.7dB
|
17dB
|
95%
|
200W
|
|
(6+1)x1
|
1020-1080
|
105/125 0.22
|
PM20/125um,NA0.08/0.46
|
PM25/250um,NA0.065/0.46
|
0.7dB
|
17dB
|
95%
|
200W
|
|
(6+1)x1
|
1020-1080
|
200/220 0.22
|
PM20/400um,NA0.065/0.46
|
PM20/400um,NA0.065/0.46
|
0.7dB
|
16dB
|
97%
|
300W
|
|
(6+1)x1
|
1020-1080
|
220/242 0.22
|
PM20/400um,NA0.065/0.46
|
PM20/400um,NA0.065/0.46
|
0.7dB
|
16dB
|
97%
|
300W
|
|
MCPMPSC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
(N+1)x1
|
方向
|
信號波長
|
泵浦波長/泵浦功率
|
泵浦光纖
|
信號輸入光纖
|
輸出光纖
|
|
|
61-(6+1)x1
|
F-前向
B-后向
|
1064-1064nm
S-其他
|
915/25-915nm 25W
980/50-980nm 50W
S-其它
|
105/125/22
-105/125um NA0.22
S-其它
|
P9-PM980
P10/125/08D-
PM10/125um NA0.08/0.46
S-具體光纖類型
|
P10/125/08D- PM10/125um NA0.08/0.46
P20/400/06D- PM20/400um NA0.065/0.46
S-具體光纖類型
|
|
|
⑧
|
⑨
|
||||||
|
光纖長度
|
封裝類型
|
||||||
|
08-0.8m
10-10m
S-其它
|
2-P2
3-P3
4-P4
|
服務熱線0755-23736280
地 ? ? ? ?址：深圳市光明區玉塘街道光僑大道1028號匯東晟工業園1棟9樓
電 ? ? ? ?話：0755-23736280 ?0755-23736281
技術支持： 0755-82778786
傳 ? ? ? ?真：0755-26746512
郵 ? ? ? ?箱：sales@mchlight.com

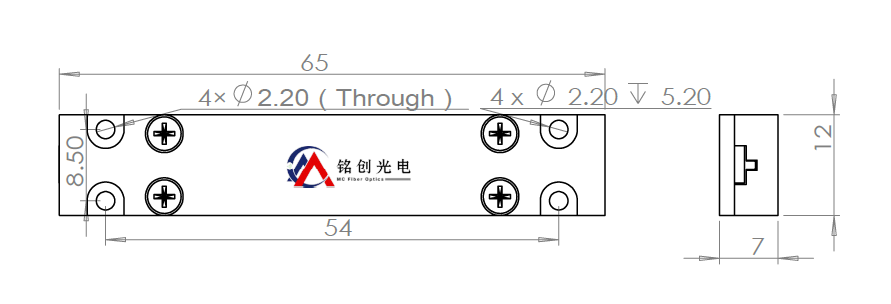

P2
